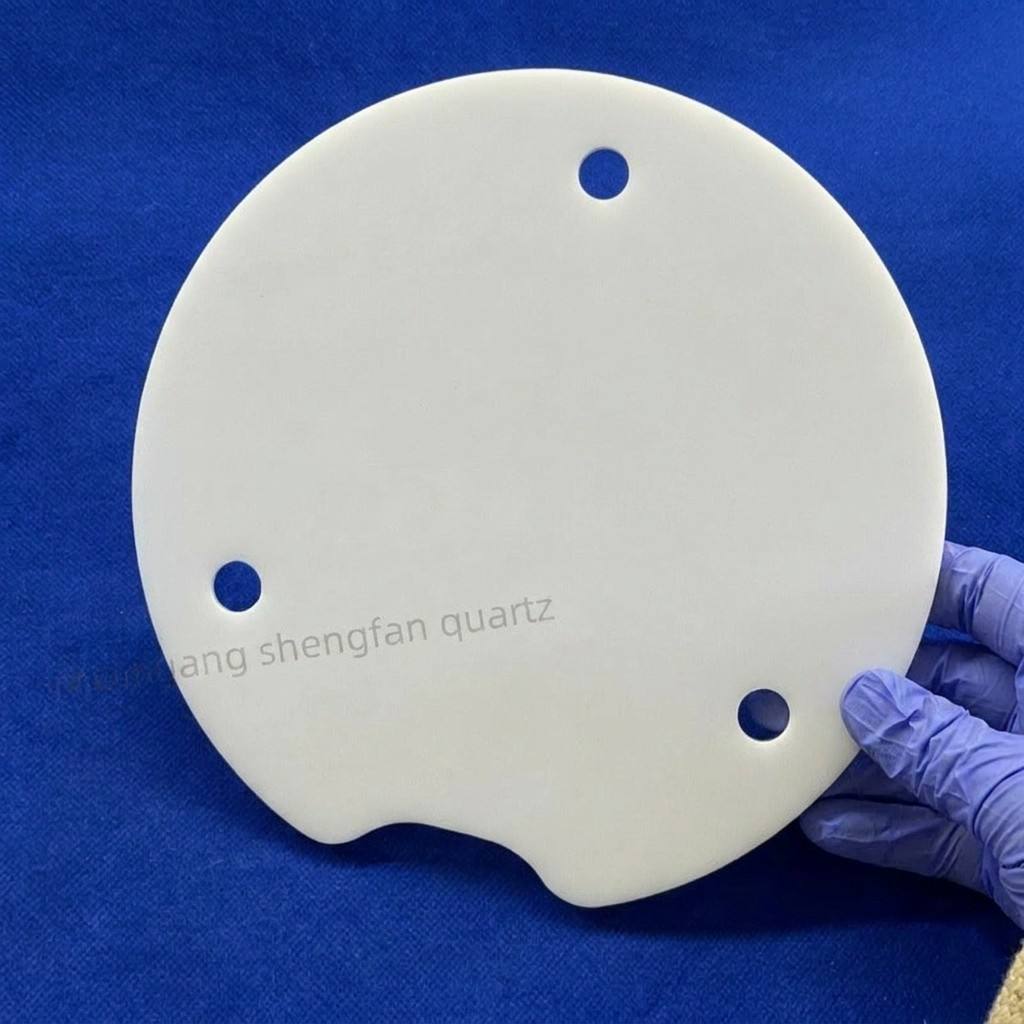

불투명 석영 천공 시트: 반도체 제조를 위한 고반사율 열 복사 차폐 재료

프로젝트 개요

• 고객: 한국 태양광 장비 부품 제조업체

• 제품: 불투명 석영 천공 시트 (PECVD 퍼니스 열 복사 차폐용)

• 공급업체: Lianyungang Shengfan Quartz Products Co., Ltd.

• 재료: 고순도 불투명 (밀키/유백색) 석영

• 주요 특성: 적외선 반사율 ≥ 85%, 열 전도율 ≤ 1.4 W/m·℃

• 응용 분야: 태양광 PECVD 튜브 퍼니스 내 흑연 서셉터용 단열 라이너, 확산 퍼니스용 열 복사 차폐층, 고온 열처리 챔버용 보호 라이너

• 핵심 공정: 다이아몬드 와이어 톱 절단, CNC 정밀 조각, 양면 연마, 무결점 모서리 마감, 정밀 천공

고객의 기존 문제점

1. 투명 석영의 불충분한 열 차폐

고객은 이전에 PECVD 튜브 퍼니스에서 복사 차폐재로 투명 석영 판을 사용했습니다. 투명 석영은 상당한 양의 적외선을 투과시켜 퍼니스 외부 벽에 과도한 열이 도달하게 했습니다. 이로 인해 주변 O-링, 센서 및 수냉 라인의 노화가 가속화되어 4~6주마다 유지보수 중단이 필요했으며, 이는 가동 중단 비용을 크게 증가시켰습니다.

2. 접합 구조로 인한 열 누출 및 기계적 고장

이전 공급업체는 소형 불투명 석영 판(최대 300x200mm)만 생산할 수 있어 대형 퍼니스 차폐 영역을 위해 여러 조각을 접합해야 했습니다. 약 400°C의 작동 온도에서 접합부 틈새를 통한 열 복사 누출은 허용 불가능한 수준에 도달했습니다. 또한, 접합된 부분 간의 불균일한 열팽창으로 인해 고정 장치 느슨해짐 및 판 변위가 발생하여 차폐 효과가 저하되었고 때로는 판 파손으로 이어졌습니다.

3. 천공 정확도 부족으로 인한 설치 어려움

각 차폐 판에는 여러 개의 위치 구멍과 공기 흐름 채널이 필요했습니다. 이전 공급업체의 기존 드릴링 방법은 구멍 위치 편차가 ±0.1mm를 초과했으며, 거친 구멍 벽은 칩핑되기 쉬웠습니다. 이로 인해 고객은 각 배송물을 수동으로 재작업해야 했으며, 이는 플레이트당 약 30분이 소요되는 시간이 많이 걸리는 공정으로 퍼니스 조립 일정을 크게 지연시켰습니다.

우리의 목표 솔루션 및 장점

1. 우수한 열 반사율을 갖춘 프리미엄 불투명 석영 재료

우리는 2.5~16μm 파장 범위에서 적외선 반사율이 ≥ 85%인 균일하게 분포된 미세 기포(직경 10~100μm, 함량 ≥ 20%)를 특징으로 하는 고순도 불투명 석영 블랭크를 선택했습니다. 열 전도율이 1.4 W/m·℃에 불과하여 투명 석영(1.6~1.8 W/m·℃)보다 훨씬 뛰어나 퍼니스 외부 벽으로의 복사열 전달을 효과적으로 차단합니다. 재료의 고유한 낮은 열팽창 계수(5.4×10⁻⁷/℃)는 반복적인 열 사이클링 중 파손이나 박리를 방지하여 우수한 열 충격 저항성을 보장합니다.

2. 대형 일체형 성형으로 접합부 틈새 제거

당사의 대형 CNC 가공 센터를 활용하여 최대 800x600mm의 일체형 불투명 석영 판을 생산할 수 있어 접합부 틈새와 관련된 열 누출 문제를 완전히 제거합니다. 고객의 다양한 퍼니스 모델에 대해 200x200mm부터 650x450mm까지 전체 시리즈 일체형 솔루션을 제공하여 기존 장비 설계와의 원활한 통합을 보장합니다.

3. 정확한 설치를 보장하는 정밀 천공

다이아몬드 코팅 드릴 비트가 장착된 CNC 드릴링 센터를 사용하여 일관되게 다음을 달성합니다:

• 구멍 직경 허용 오차: ±0.02mm

• 구멍 위치 정확도: ±0.03mm

• 연마 후 구멍 벽 거칠기: Ra ≤ 0.4μm

• 무결점 및 칩 없는 구멍 가장자리

이러한 정밀도는 수동 재작업의 필요성을 제거하여 수령 즉시 설치할 수 있습니다.

협력 결과 및 고객 피드백

1. 상당한 열 차폐 개선

PECVD 튜브 퍼니스에서 3개월간의 연속 작동 후, 불투명 석영 천공 시트는 이전 투명 석영 솔루션에 비해 퍼니스 외부 벽 표면의 온도 감소가 약 45°C에 달했습니다. 주변 부품(O-링, 센서, 냉각 라인)의 서비스 수명은 4~6주에서 6개월 이상으로 연장되어 유지보수 빈도를 75% 줄였습니다.

2. 조립 효율성 대폭 향상

일체형 성형 설계로 접합 절차가 제거되었고, 고정밀 구멍 위치로 플러그 앤 플레이 설치가 가능했습니다. 단위당 퍼니스 조립 시간은 약 2시간에서 45분으로 62% 감소하여 고객이 생산량 증대 일정을 가속화할 수 있었습니다.

3. 제품 수명이 기대를 초과함

400°C의 연속 작동 조건에서 첫 번째 배치 800개는 파손, 변형 또는 표면 박리 없이 12개월 이상 서비스 수명을 유지하여 이전 공급업체 제품보다 4배 긴 수명을 달성했습니다.
