베트남 열처리 장비 제조업체-미아를 위한 고순도 석영 둥근 바닥 보호관

프로젝트 개요

• 고객: 베트남의 열처리장비 제조업체

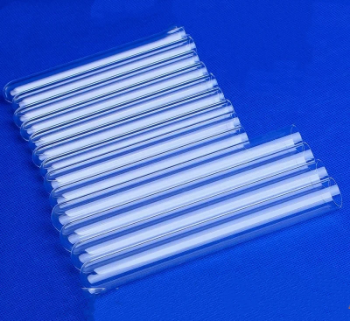

• 제품: 쿼츠 둥근 바닥 보호 튜브

• 공급자: 랴누앙가 쉐랑판 쿼츠 제품 회사, Ltd.

• 소재: 고순도 투명한 녹은 쿼츠 유리 (SiO2 순도 ≥ 99.99%)

• 적용: 고온 열처리 오븐, 확산 오븐에 대한 열쌍 보호 껍질,반도체 공정 장비는 열쌍 가이드를 부식성 고온 대기로부터 고립시키고 화학적 공격과 기계적 손상을 방지하는 데 사용됩니다.

• 핵심 프로세스: 정밀 튜브 도면 → 끝면 절단 → 불로 융합 된 둥근 바닥 밀착 → 끝 포트 불 닦기 → 차원 검사

환자 의 원래 의 고통점

1보호 튜브의 고온 서비스 수명이 충분하지 않음

고객은 이전에 일반 유리 보호 튜브를 사용했으며 800~1100 °C에서 장기간 작동하는 동안 부드럽고 변형되고 표면 비 비트리화 (무명화) 를 경험했습니다.이것은 튜브 파열로 이어졌습니다., 열쌍을 직접적으로 부식적인 오븐 대기에 노출시켜 온도 측정 실패와 계획되지 않은 장비 종료를 유발합니다.일반 유리 튜브의 평균 교체 주기는 2~3개월에 불과했습니다., 연속 생산 라인 운영에 심각한 영향을 미칩니다.

2. 불안정한 둥근 바닥 밀폐 품질

이전 공급자는 원시적인 화염 밀폐 기술을 사용했고, 그 결과 둥근 밑부분의 벽 두께가 불규칙했습니다.탄소 농도점과 바닥에 현미경 거품이 존재하며열 사이클 충격 하에서, 아래 봉쇄 지역은 20%를 초과 보호 튜브 실패율과 함께, 첫 번째 균열. 또한, 일부 롯데는 바닥에 튜브 축의 오차를 보였다.,설치 중에 오븐 밀폐 인터페이스와 호환성이 없습니다.

3. 부적절한 표면 마무리 열 반응 시간에 영향을

보호 튜브 외벽 표면 거칠기는 높았습니다 (Ra > 1.0μm), 고온에서 미세 균열 확산을 가속화합니다.거친 표면 또한 쉽게 공정 대기에서 입자를 흡수, 온도전도 효율을 감소시키는 표면 스케일링을 유발합니다. 이것은 약 15~20 초의 열쌍 열 반응 지연을 초래했습니다.닫힌 루프 온도 조절 정확도를 손상시키는.

우리의 타겟화된 솔루션과 장점

1. 극적으로 서비스 수명을 늘리기 위해 고순도 쿼츠 튜브 빈

우리는 고 순수 투명한 융합 쿼츠 튜브 빈 (SiO2 ≥ 99.99%, 하이드록실 함유 ≤ 5ppm) 를 선택했으며, 최대 1200°C까지의 장기 온도 저항성과 1300°C 이상의 단기 허용을 제공합니다.열 확장 계수 5만개.4×10−7/°C 및 탁월한 열 충격 저항성 1100°C 연속 작동 조건에서 보호 튜브는 부드럽지 않거나 변형되지 않거나 표면 비결화되지 않습니다.12개월 이상의 예상 수명으로 이전 일반 유리관의 4~6배 이상.

2정밀화염 융합 원형 바닥 밀폐 스트레스 농도를 제거

우리는 아래쪽 밀착을 위해 산화수소 화염 가열과 그래피트 곰팡이 형성 프로세스를 결합합니다.바닥 벽 두께의 균일성을 ±0 내에서 달성합니다..2mm. 밀폐 후, 정밀 소름은 내부 스트레스를 제거합니다. 바닥에 거품이나 튜브 축의 오차가 없습니다.각 팩은 일관된 밀폐 품질을 보장하기 위해 바닥 스트레스 테스트와 둥근 측정을 받습니다..

협력 결과와 고객 피드백

1보호 튜브 서비스 수명 극적으로 연장

1100°C의 연속적인 작동 조건에서, 200개의 쿼츠 둥근 바닥 보호 튜브의 첫 번째 팩은 변형, 비트리화,또는 바닥 밀폐 균열예상 사용 기간은 12개월이 넘고 이전 공급업체의 제품보다 4배가 넘습니다.

2밀봉수익률이 크게 향상되었습니다.

정밀 화염 융합 바닥 밀폐 과정은 스트레스 농도를 제거하고 ± 0.2mm 내에서 안정적인 바닥 벽 두께 균일성을 달성합니다.팩 밀봉 생산률은 80% 이하에서 98%로 증가했습니다.0.5%, 고객의 조립 현장에서 재작업이 필요 없습니다.

3설치 효율성이 크게 향상되었습니다

고 정밀 OD 및 길이 조절은 정렬 또는 선택없이 각 튜브를 오븐 밀폐 인터페이스에 직접 설치 할 수 있습니다.단일 장치 설치 시간은 약 40분에서 15분으로 줄입니다..

4. 열 반응 속도가 최적화

불로 닦은 부드러운 표면은 열 전도 효율을 크게 향상시킵니다.열쌍 열 반응 지연을 원래의 15~20초에서 5초 이내에 줄이면서 폐쇄 루프 온도 조절에 더 정확한 실시간 피드백을 제공합니다..
