고순도 용융 실리카 석영 U-튜브: 실험실, 반도체용 열, 화학 및 광학 성능 -sara
게시일: July 17, 2026

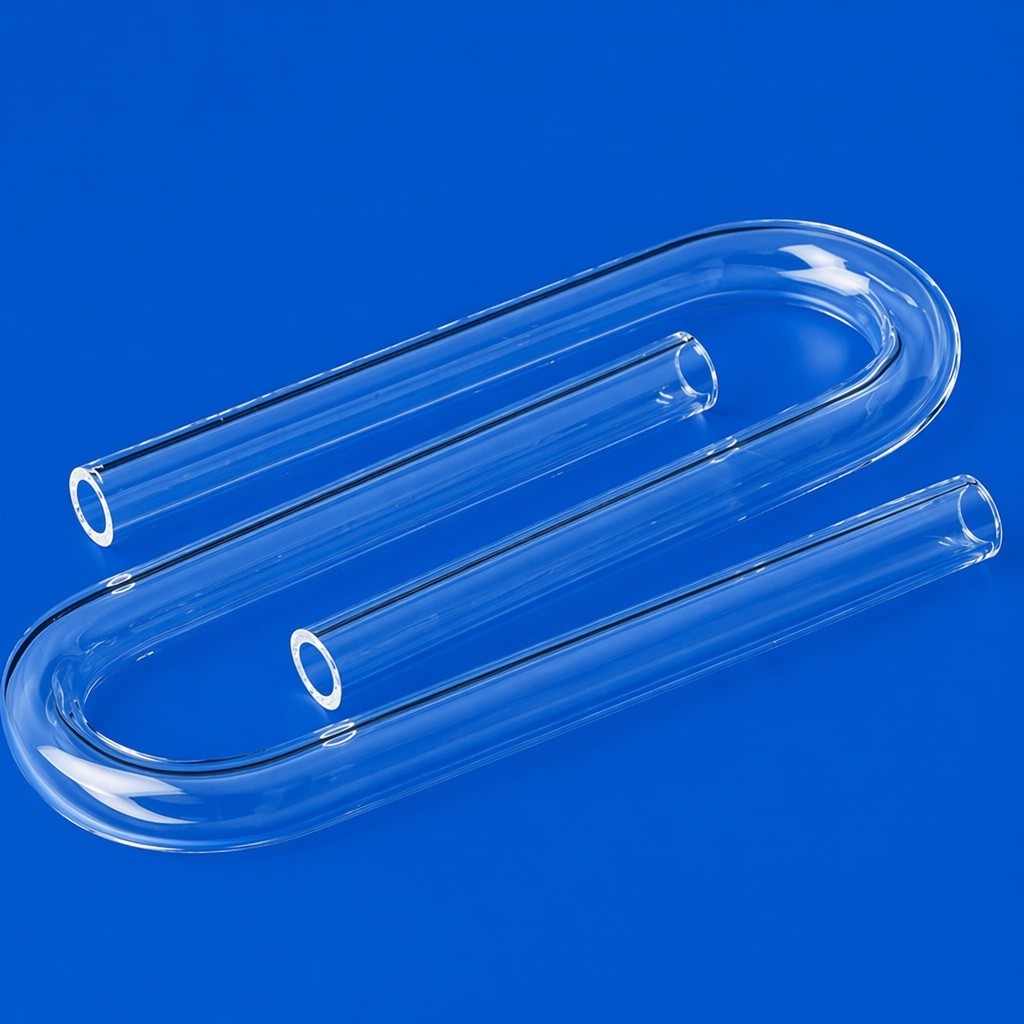

U자형 용융 실리카 벤트 튜브라고도 알려진 석영 U-튜브는 정밀 열간 굽힘, 어닐링 및 화염 연마를 통해 99.99% 고순도 용융 실리카 원료를 가공합니다. 독특한 U-루프 구조는 장비 배치 공간을 절약하고 가스/액체 매질의 폐쇄 순환을 실현하며 실험실, 반도체, 광전지, 정밀 화학 및 광학 산업의 핵심 흐름 채널 구성 요소가 됩니다.
1. Quartz U-Tube의 핵심 성능 매개변수
1.1 초고열 안정성(핵심 장점)
- 장기간 연속 작동 온도: 1100℃~1200℃; 최대 1350℃의 즉각적인 단시간 온도 저항
- 초저열팽창계수: 5.5×10⁻⁷/℃, 일반 유리의 1/20
- 뛰어난 내열충격성 : 급속 가열 및 냉각 사이클에도 균열이나 변형이 없음(상온~1000℃ 담금질 테스트 통과)
- 균일한 열 전도: 대칭형 U 이중 암 설계로 균형 잡힌 온도장을 실현하여 가열 순환, 촉매 반응로 파이프라인에 적합
1.2 우수한 화학적 불활성 및 내식성
SiO2 순도 ≥99.99%, 총 금속 불순물 함량 ≤25ppm:
- 고온에서 모든 강산(황산, 질산, 염산, 인산) 및 유기용제에 대한 내성
- 스테인레스 스틸보다 내산성이 150배 우수하고, 붕규산 유리보다 부식 안정성이 30배 우수합니다.
- 이온 침전 없음, 고순도 가스, 웨이퍼 및 화학 시약에 대한 오염 없음
- 불산(HF)과 뜨거운 농축 강알칼리만 표면을 약간 부식시킵니다.
1.3 뛰어난 광전송 성능
- 투명한 석영 U-튜브: 가시광선 투과율 >93%, UV 대역 투과율 80%-90%, UV 광촉매, 스펙트럼 관찰, 환류 시각적 모니터링에 널리 사용됨
- 불투명 유백색 석영 U자관: 균일한 적외선 방사, 미광 억제, 결정 성장에 적용, 적외선 가열로
- 화염연마 내외벽, 기포, 스크래치, 헤이즈 없음, 장기간 고온 작동 후에도 감쇠 없이 안정적인 광투과
1.4 기계 및 맞춤형 가공 성능
- 열간 굽힘 후 어닐링으로 내부 응력 제거, 굽힘 강도 30% 증가, 진동 방지, 압력 변동 방지
- 완전한 맞춤형 지원: 맞춤형 외경, 벽 두께, U 호 반경, 암 길이, 측면 분기 포트, 플랜지 조인트
- 다양한 밀봉 옵션: 일체형 플랜지, 반투명 입, PTFE 퀵 커넥터, 금속 용접 전환 끝
- 엄격한 치수 공차: 아크 굽힘 오차 ±0.2mm, 고정밀 장비 매칭을 위해 평탄도 및 거칠기 제어
2. 주요 산업 응용 시나리오
- 실험실 과학 연구UV 광촉매 반응기, 기체 건조 흡수관, 증류 환류 관찰 루프, 고온 소화 실험 파이프라인, 염화물 이온 검출 장비
- 반도체 및 광전지 제조확산로 가스 순환 파이프라인, 칩 포장 배기 채널, 습식 세정 매체 흐름 튜브, 실리콘 웨이퍼 고온 반응 캐리어
- 정밀화학 및 제약 산업부식성 산 증류 장비, 반응 주전자 냉각 순환 튜브, 고순도 시약 정화 모니터링 시력 루프
- 광학 및 열 장비적외선 가열로 튜브, UV 살균 흐름 채널, 광결정 웨이퍼 생산 온도 제어 파이프라인
